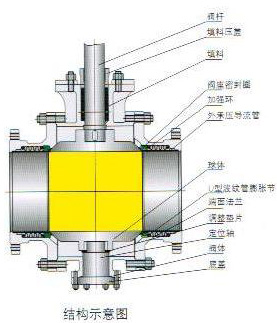

结构特点及工作原理：
1、填料函热注吹扫装置
防止焦化渣挤入填料函内而凝固，使阀门在动行中得到维护。
2、阀体内腔热注吹扫装置
球体在旋转过程中自清扫功能将球体与阀内腔的间隙里沉积和积碳清扫干净，腔内介质沿球体表面均匀通过阀门，提高阀门的流通能力。
3、滑动导向阀座
组件成组使用，具有足够的强度，自身的柔性和循环应力，吸收管线脉动和喘动，阀门密封副关紧后仍有补偿量，密封面保持良好的密封状态。
4、连接方式
进出通道法兰各管道连接，中心高度不变，使用GB/T,JB/T,SY,HG,SH,及NSI,B16.1,2等标准
5、支撑结构
球体在阀体内旋转时，中收高度不变，使球体中心线与阀座中心线重合，实现两者接触密封线为圆线。
6、进出口通道热注吹扫装置
每个通道的高低处以封闭高温吹扫，能清除密封部位杂质存留，清除了内接触面的密封内泄漏。
7、材料及配件
确保工况所规定的技术要求。
8、球体
经超音速喷涂（HVOF)硬面保护，硬度大于等于70HRC，具有耐滑动磨损，耐磨料磨损，耐高温，在旋转过程中无任何擦伤和磨损。
9、刮板式密封座圈
采用A,B双点两条密封线在常温或高温既有足够的刚度，又有弹性补偿，使得密封可靠，有效。
10、填料隔套
填料函中间由金属隔环分上下两腔，当介质压力传至上腔时，压力骤减，能阻止填料函泄漏。
11、整根阀杆
按规格，压力级经度核算后校对合格，并提供最高等级的刚性。

|
